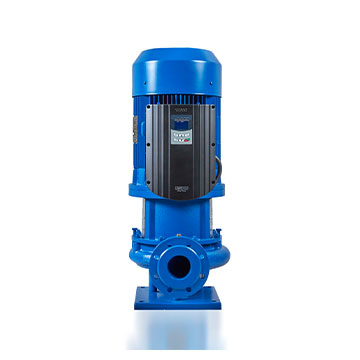

Les caractéristiques exceptionnelles de la conception sont l’assemblage facile du variateur de fréquence directement dans le moteur , outre la structure compacte de l’unité, elle est utilisée dans des applications intelligentes et intégrable dans le système . Les débits nominaux des pompes sont conformes aux normes DIN 24 255.
Leurs dimensions des brides de pompe selon DIN 2533, PN 16. Les dimensions des orifices d’aspiration et de refoulement sont identiques. Les deux brides de pompe ont des rubans de manomètre.
La turbine fermée à simple entrée est compensée hydrauliquement en poussée et équilibrée dynamiquement , elle possède un bouchon de vidange est installé au bas du boîtier de la pompe.
L’arbre du moteur passe dans l’arbre de la pompe pour l’accouplement et aucun accouplement n’est nécessaire pour le système.
| Bride d’aspiration : | DN 40 – DN 200 |
| Bride de décharge : | DN 40 – DN 200 |
| Plage de tête : | 2 – 105 mètres |
| Plage de débit : | 2 – 520 m³/h |
| Connexion à bride : | PN 16 |
| Pression de fonctionnement (max) : | 10 bars |
| Pression d’épreuve du tubage : | 13 bars |
| Plage de vitesse : | 1000 – 3600 tr/min |
| Température du fluide (min.) : | -25°C |
